PPS SF-EGC123 增強(qiáng)纖維/導(dǎo)電材料/PPS共混 超導(dǎo)電性聚苯硫醚
首頁 > 聚苯硫醚(PPS) > PPS SF-EGC123 增強(qiáng)纖維/導(dǎo)電材料/PPS共混 超導(dǎo)電性聚苯硫醚
產(chǎn)品名稱:
PPS SF-EGC123 增強(qiáng)纖維/導(dǎo)電材料/PPS共混 超導(dǎo)電性聚苯硫醚型號(hào):
SF-EGC123價(jià)格:
45最小起訂量:
25
產(chǎn)品摘要:
PPS SF-EGC123 增強(qiáng)纖維/導(dǎo)電材料/PPS共混 超導(dǎo)電性聚苯硫醚
- 產(chǎn)品描述
產(chǎn)品特性

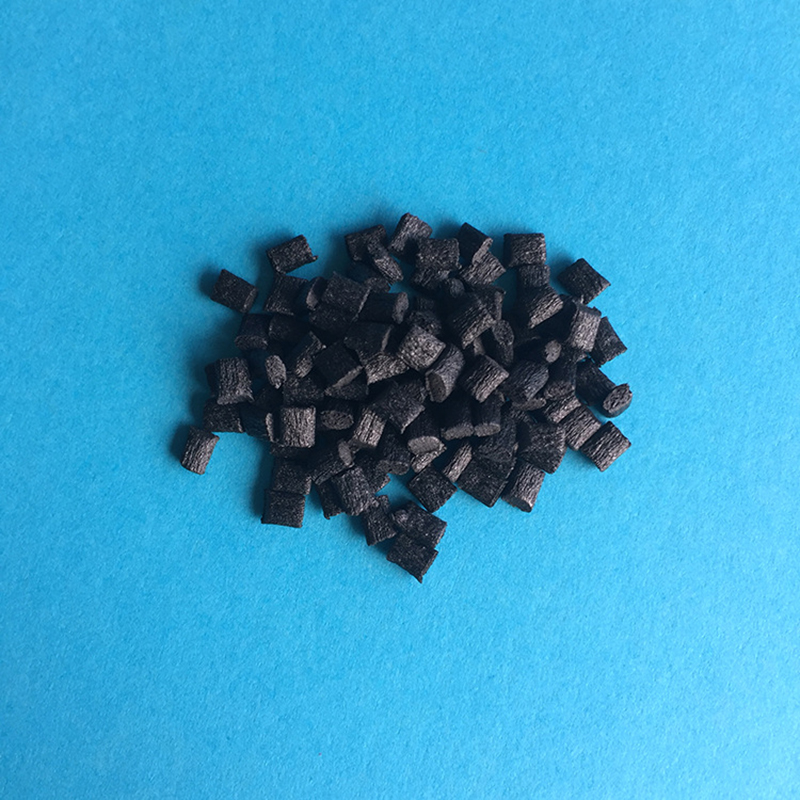

本品是我公司生產(chǎn)的超導(dǎo)電性聚苯硫醚改性粒料產(chǎn)品之一，它是在聚苯硫醚樹脂的基礎(chǔ)上，添加增強(qiáng)纖維、導(dǎo)電材料及相關(guān)助劑混煉造粒而成。本品具有超導(dǎo)電性、抗蠕變、耐高溫、耐化學(xué)腐蝕、阻燃等特點(diǎn)，更有加工性好，成型收縮率小等特性。
產(chǎn)品用途
由于本品突出的超導(dǎo)電特性，適用于在化工、汽車、電子電器等行業(yè)制作超導(dǎo)電性能要求的部件。
產(chǎn)品性能
測(cè)試項(xiàng)目
單位
性能
試驗(yàn)方法
密度
g/cm3
1.5
GB/T 1033
成型收縮率
%
0.25/0.6
GB/T 15585
吸水率
%
0.02
GB/T 2914
拉伸強(qiáng)度
MPa
130
GB/T 1040
斷裂伸長(zhǎng)率
%
1.1
GB/T 1040
彎曲強(qiáng)度
MPa
200
GB/T 9341
彎曲模量
MPa
1.0×104
GB/T 9341
懸臂梁缺口沖擊強(qiáng)度
KJ/m2
8.0
GB/T 1843
熔點(diǎn)
℃
278
GB/T 4608
熱變形溫度（1.8MPa）
℃
260
GB/T 1634
絕緣電阻
Ω.cm
5×102
GB/T 1410
使用方法
1、物料干燥工藝
溫度：130~150℃ × 4小時(shí)
注：如成型產(chǎn)品中有金屬嵌件，需先預(yù)熱嵌件：金屬嵌件預(yù)熱溫度：130~140℃，時(shí)間：恒溫1小時(shí)
2、注塑工藝
模具溫度：120~150℃（可根據(jù)制件結(jié)構(gòu)情況設(shè)定）
料筒溫度：
前段：280~290℃
中段：290~300℃
后段：300~310℃
噴嘴：290~310℃
注塑壓力：80~150MPa（70-95%）
注塑速度：中速~高速
保壓壓力：30-70MPa（20-45%）
計(jì) 量：殘量設(shè)定5-10mm
松 退：3-5mm
螺桿轉(zhuǎn)速：50-120rpm
背壓壓力：0.2-5MPa
注塑時(shí)間：根據(jù)制件的大小確定，以制件充滿模具，且表面基本冷卻定型為佳。
3、后處理工藝：以制件大小確定
處理溫度：160~180℃，處理時(shí)間：4~8小時(shí)
- 其它產(chǎn)品
