產品名稱:
PPS/SF-A5B 聚苯硫醚加PA66合金料 航天 鐵路 機械原材料 阻燃V1型號:
SF-A5B價格:
40最小起訂量:
25
產品摘要:

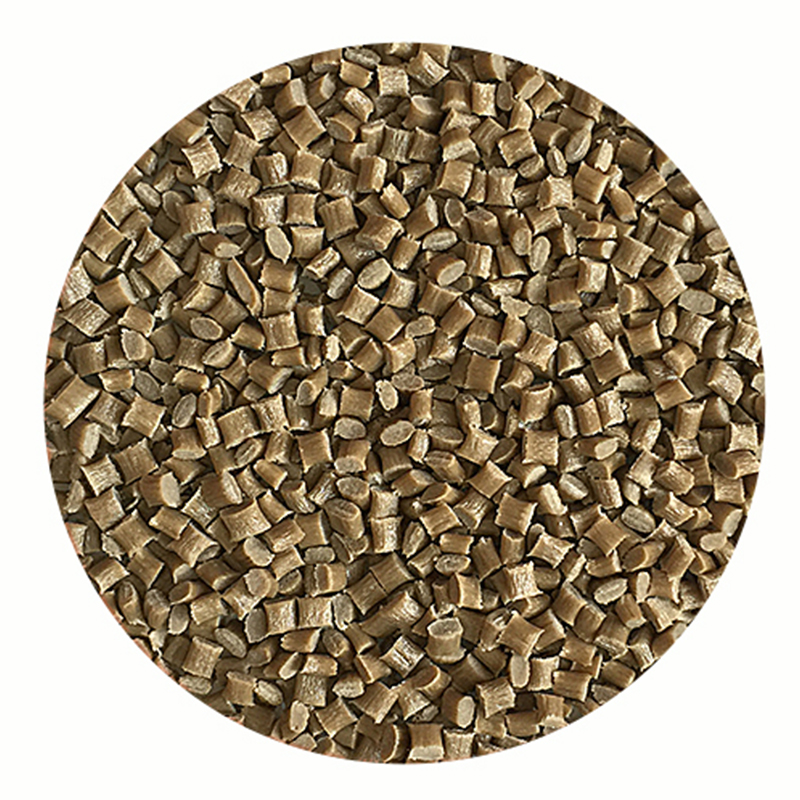

PPS/SF-A5B 聚苯硫醚加PA66合金料 航天 鐵路 機械原材料 阻燃V1
- 產品描述
產品特性
本品是我公司生產的高性能玻璃纖維增強聚苯硫醚合金系列產品之一，它是在聚苯硫醚樹脂的基礎上，通過雙螺桿擠出機加入PA66、玻璃纖維及助劑混煉造粒而成。本品通過添加PA66，改善了PPS的脆性，賦予PPS合金高韌性，同時，強度也大幅提高。本品力學性能優(yōu)良，具高剛性、高韌性、高抗蠕變性，耐高溫，耐化學腐蝕、電絕緣性能優(yōu)、耐電弧性好等特點，更具有加工性能好等性能，適宜二次加工，適用于制作要求高剛性、高韌性的制件。
產品用途
由于本品的突出特性，被廣泛地用于在航天航空、電子電器、機械、汽車鐵路等行業(yè)中，制作高剛性、高韌性、耐高溫、絕緣的各種高性能要求的器件；制作高強度外殼、耐高溫接觸器等。
產品性能
測試項目
單位
性能
試驗方法
密度
g/cm3
1.65
GB/T 1033
成型收縮率
%
0.25/0.75
GB/T 15585
吸水率
%
0.02
GB/T 2914
拉伸強度
MPa
200
GB/T 1040
斷裂伸長率
%
2.3
GB/T 1040
彎曲強度
MPa
320
GB/T 9341
彎曲模量
MPa
1.2×104
GB/T 9341
懸臂梁缺口沖擊強度
KJ/m2
20
GB/T 1843
熔點
℃
270
GB/T 4608
熱變形溫度（1.8MPa）
℃
255
GB/T 1634
體積電阻率 ×1015
Ω.m
5
GB/T 1410
表面電阻率 ×1014
Ω
5
GB/T 1410
介電常數(shù) 1MHz
/
4
GB/T 1409
電氣強度
KV/mm
16
GB/T 1408
阻燃性
/
V-1
GB/T UL94
使用方法
1、物料干燥工藝
溫度：130~150℃ × 4小時
注：如成型產品中有金屬嵌件，需先預熱嵌件：金屬嵌件預熱溫度：130~140℃，時間：恒溫1小時
2、注塑工藝
模具溫度：120~150℃（可根據(jù)制件結構情況設定）
料筒溫度：
前段：260~280℃
中段：280~310℃
后段：280~310℃
噴嘴：270~300℃
注塑壓力：80~150MPa（70-95%）
注塑速度：中速~高速
保壓壓力：30-70MPa（20-45%）
計 量：殘量設定5-10mm
松 退：3-5mm
螺桿轉速：50-120rpm
背壓壓力：0.2-5MPa
注塑時間：根據(jù)制件的大小確定，以制件充滿模具，且表面基本冷卻定型為佳。
3、后處理工藝：以制件大小確定
處理溫度：160~180℃，處理時間：4~8小時
- 其它產品
