PPS/SF-C3 碳纖增強(qiáng)聚苯硫醚 高壓高溫結(jié)構(gòu)件 抗靜電電子元件原料
首頁 > 聚苯硫醚(PPS) > PPS/SF-C3 碳纖增強(qiáng)聚苯硫醚 高壓高溫結(jié)構(gòu)件 抗靜電電子元件原料
產(chǎn)品名稱:
PPS/SF-C3 碳纖增強(qiáng)聚苯硫醚 高壓高溫結(jié)構(gòu)件 抗靜電電子元件原料型號(hào):
SF-C3價(jià)格:
40最小起訂量:
25
產(chǎn)品摘要:
PPS/SF-C3 碳纖增強(qiáng)聚苯硫醚 高壓高溫結(jié)構(gòu)件 抗靜電電子元件原料
- 產(chǎn)品描述
產(chǎn)品特性

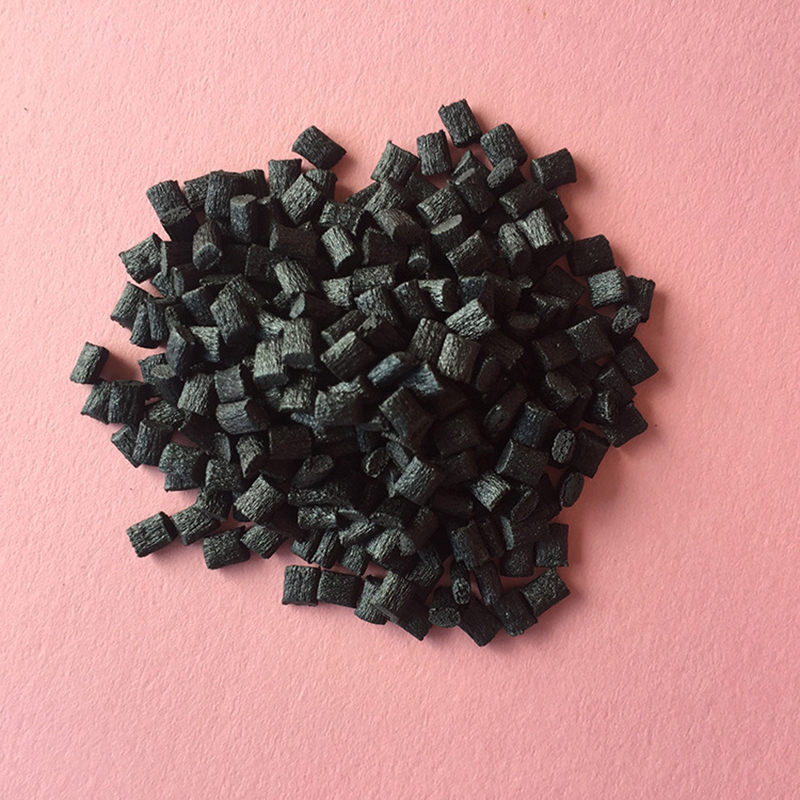

本品是我公司生產(chǎn)的高性能碳纖增強(qiáng)聚苯硫醚粒料系列產(chǎn)品之一，它是在聚苯硫醚樹脂的基礎(chǔ)上，通過雙螺桿擠出機(jī)加入碳纖維及相關(guān)助劑，混煉造粒而成的。本品具耐化學(xué)腐蝕、高耐磨、抗靜電、力學(xué)性能好、模量高、抗蠕變、耐高溫、阻燃等特點(diǎn)，更有加工性能好，成型收縮率小等特性。其性能可與個(gè)別金屬材料媲美。
產(chǎn)品用途
由于本品突出的特性，在機(jī)械及化工行業(yè)用途極廣，特別適用于在化工、醫(yī)療行業(yè)中，制作有腐蝕溶劑的環(huán)境下受高壓、高溫的結(jié)構(gòu)件、耐磨件、抗靜電電子元件；機(jī)械行業(yè)中制作在高速轉(zhuǎn)動(dòng)下的軸套等耐磨件；在航天航空行業(yè)制作高模量耐磨件等。
產(chǎn)品性能
測試項(xiàng)目
單位
性能
試驗(yàn)方法
密度
g/cm3
1.43
GB/T 1033
成型收縮率
%
0.25/0.5
GB/T 15585
吸水率
%
0.02
GB/T 2914
拉伸強(qiáng)度
MPa
110
GB/T 1040
斷裂伸長率
%
1.2
GB/T 1040
彎曲強(qiáng)度
MPa
180
GB/T 9341
彎曲模量
MPa
1.7×104
GB/T 9341
懸臂梁缺口沖擊強(qiáng)度
KJ/m2
10
GB/T 1843
熔點(diǎn)
℃
280
GB/T 4608
熱變形溫度（1.8MPa）
℃
265
GB/T 1634
阻燃性
/
V-0
GB/T UL94
摩擦系數(shù)
/
0.19
GB/T 3960
磨痕寬度
mm
4.0
GB/T 3960
磨耗量
mg/120min
3.5
GB/T 3960
使用方法
1、物料干燥工藝
溫度：130~150℃ × 4小時(shí)
注：如成型產(chǎn)品中有金屬嵌件，需先預(yù)熱嵌件：金屬嵌件預(yù)熱溫度：130~140℃，時(shí)間：恒溫1小時(shí)
2、注塑工藝
模具溫度：120~150℃（可根據(jù)制件結(jié)構(gòu)情況設(shè)定）
料筒溫度：
前段：290~300℃
中段：300~320℃
后段：310~330℃
噴嘴：310~330℃
注塑壓力：80~150MPa（70-95%）
注塑速度：中速~高速
保壓壓力：30-70MPa（20-45%）
計(jì) 量：殘量設(shè)定5-10mm
松 退：3-5mm
螺桿轉(zhuǎn)速：50-120rpm
背壓壓力：0.2-5MPa
注塑時(shí)間：根據(jù)制件的大小確定，以制件充滿模具，且表面基本冷卻定型為佳。
3、后處理工藝：以制件大小確定
處理溫度：160~180℃，處理時(shí)間：4~8小時(shí)
- 其它產(chǎn)品
