改性超韌PPS/SF-T 阻燃V-1級 汽車機(jī)罩下部件 石油提取管襯里原料
首頁 > 聚苯硫醚(PPS) > 改性超韌PPS/SF-T 阻燃V-1級 汽車機(jī)罩下部件 石油提取管襯里原料
產(chǎn)品名稱:
改性超韌PPS/SF-T 阻燃V-1級 汽車機(jī)罩下部件 石油提取管襯里原料型號:
SF-T價(jià)格:
38最小起訂量:
25
產(chǎn)品摘要:
改性超韌PPS/SF-T 阻燃V-1級 汽車機(jī)罩下部件 石油提取管襯里原料

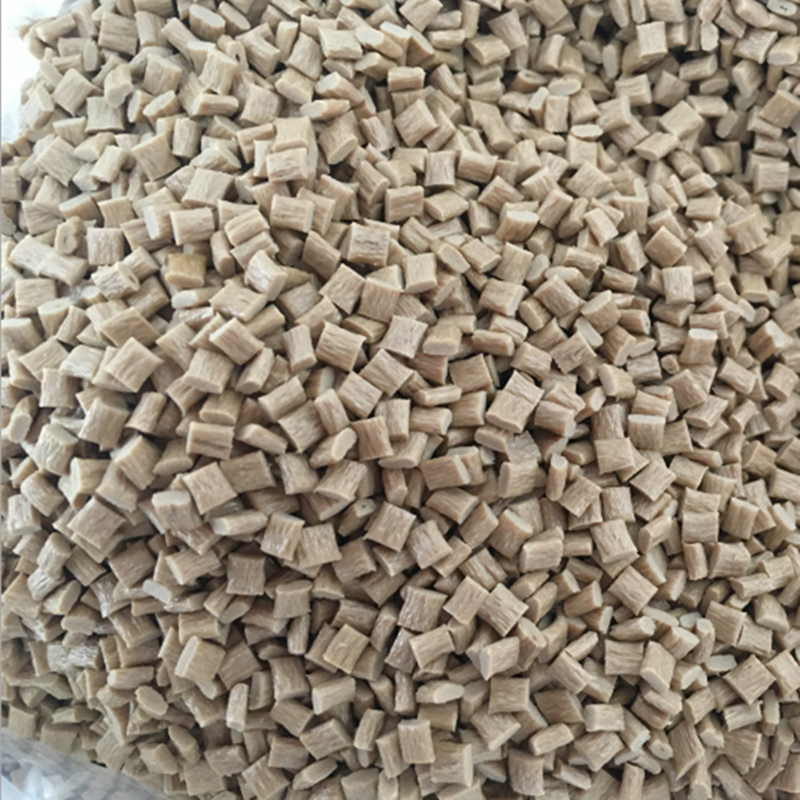

- 產(chǎn)品描述
產(chǎn)品特性
該品為本公司生產(chǎn)的一種新型超韌聚苯硫醚BZ-T改性材料。該材料具有優(yōu)良的耐化學(xué)性、柔軟性和沖擊強(qiáng)度，并仍保持一般PPS的耐熱性。
產(chǎn)品用途
該材料應(yīng)用領(lǐng)域包括：密封件、電線電纜、汽車機(jī)罩下部件、熱原油（石油）提取管襯里，另外還可用做耐高溫織物用工業(yè)纖維生產(chǎn)部件。PPS系列合金B(yǎng)Z-T本身為接近純白色，易與顏料混合均勻，可用做彩色編碼電線絕緣材料。另外，BZ-T樹脂的韌性、高強(qiáng)和耐腐蝕性極強(qiáng)的化學(xué)品（甚至在高溫下）等優(yōu)異性能將給塑料加工廠和OEM帶來更多的選擇。
產(chǎn)品性能
測試項(xiàng)目
單位
性能
試驗(yàn)方法
密度
g/cm3
1.2
GB/T 1033
成型收縮率
%
0.25/0.75
GB/T 15585
吸水率
%
0.02
GB/T 2914
拉伸強(qiáng)度
MPa
40
GB/T 1040
斷裂伸長率
%
4.5
GB/T 1040
彎曲強(qiáng)度
MPa
60
GB/T 9341
彎曲模量
MPa
1.6×104
GB/T 9341
懸臂梁缺口沖擊強(qiáng)度
KJ/m2
42
GB/T 1843
熔點(diǎn)
℃
275
GB/T 4608
熱變形溫度（1.8MPa）
℃
250
GB/T 1634
體積電阻率 ×1015
Ω.m
2
GB/T 1410
表面電阻率 ×1014
Ω
2
GB/T 1410
介電常數(shù) 1MHz
/
4
GB/T 1409
電氣強(qiáng)度
KV/mm
16
GB/T 1408
阻燃性
/
V-1
GB/T UL94
使用方法
1、物料干燥工藝
溫度：80~100℃ × 3小時(shí)
注：如成型產(chǎn)品中有金屬嵌件，需先預(yù)熱嵌件：金屬嵌件預(yù)熱溫度：130~140℃，時(shí)間：恒溫1小時(shí)
2、注塑工藝
模具溫度：80~130℃（可根據(jù)制件結(jié)構(gòu)情況設(shè)定）
料筒溫度：
前段：250~260℃
中段：290~300℃
后段：300~310℃
噴嘴：290~310℃
注塑壓力：80~150MPa（70-95%）
注塑速度：中速~高速
保壓壓力：30-70MPa（20-45%）
計(jì) 量：殘量設(shè)定5-10mm
松 退：3-5mm
螺桿轉(zhuǎn)速：50-120rpm
背壓壓力：0.2-5MPa
注塑時(shí)間：根據(jù)制件的大小確定，以制件充滿模具，且表面基本冷卻定型為佳。
3、后處理工藝：以制件大小確定
處理溫度：140~160℃，處理時(shí)間：2~8小時(shí)
- 其它產(chǎn)品
