新聞動(dòng)態(tài)
首頁(yè) > 新聞動(dòng)態(tài) > PC件包膠TPE后出現(xiàn)開裂的原因及解決辦法PC件包膠TPE后出現(xiàn)開裂的原因及解決辦法
- 2018-07-09 09:49:46
-
問題描述

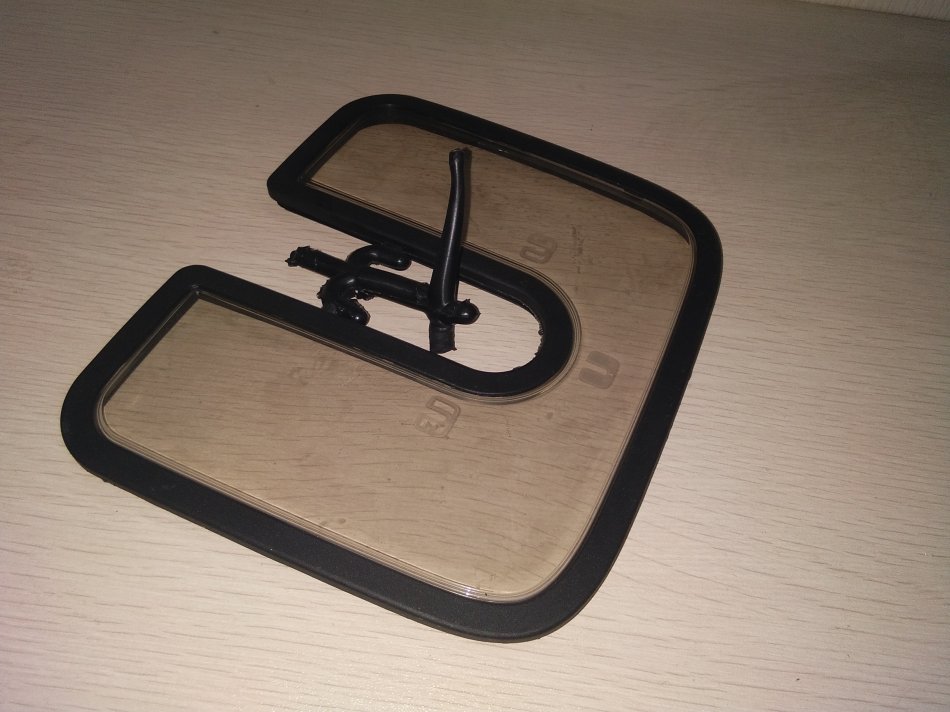

PC件第一次注塑時(shí)沒有問題，但第二次注塑包膠TPE軟膠后，PC件出現(xiàn)開裂。換TPE，調(diào)整包覆成型工藝，試了多次，裂口的問題一直沒有解決。
原因分析
PC件裂口問題，肯定出現(xiàn)PC件內(nèi)應(yīng)力上。PC件在加工時(shí)很容易出現(xiàn)內(nèi)應(yīng)力，稍微處理不當(dāng)，到時(shí)內(nèi)應(yīng)力沒法消除，都可能導(dǎo)致PC件因內(nèi)應(yīng)力開裂。
進(jìn)一步分析
雖然第一次注塑PC件沒有問題，但PC件在包膠PC時(shí)，冷的PC件，遇到熱的TPE熔體，較大的溫差，導(dǎo)致PC件出現(xiàn)內(nèi)應(yīng)力。而包膠用的TPE,縮水率在1.6~2.0%，PC的縮水在0.8%，縮水不同步，TPE收縮大，導(dǎo)致PC件受到縮應(yīng)力。這種應(yīng)力與PC件存在的內(nèi)應(yīng)力，疊加，達(dá)到PC件破裂的臨界點(diǎn)，于是制品發(fā)生開裂。
解決辦法
這個(gè)案子，后面是從材料方面入手得以解決了。筆者認(rèn)為，若單獨(dú)換材料仍不能解決，可以從其他方面入手，如PC件預(yù)熱，采用高模溫等，多種措施并用，方可能解決裂口問題。
- 上一篇 [返回首頁(yè)] [打印] [返回上頁(yè)] 下一篇
